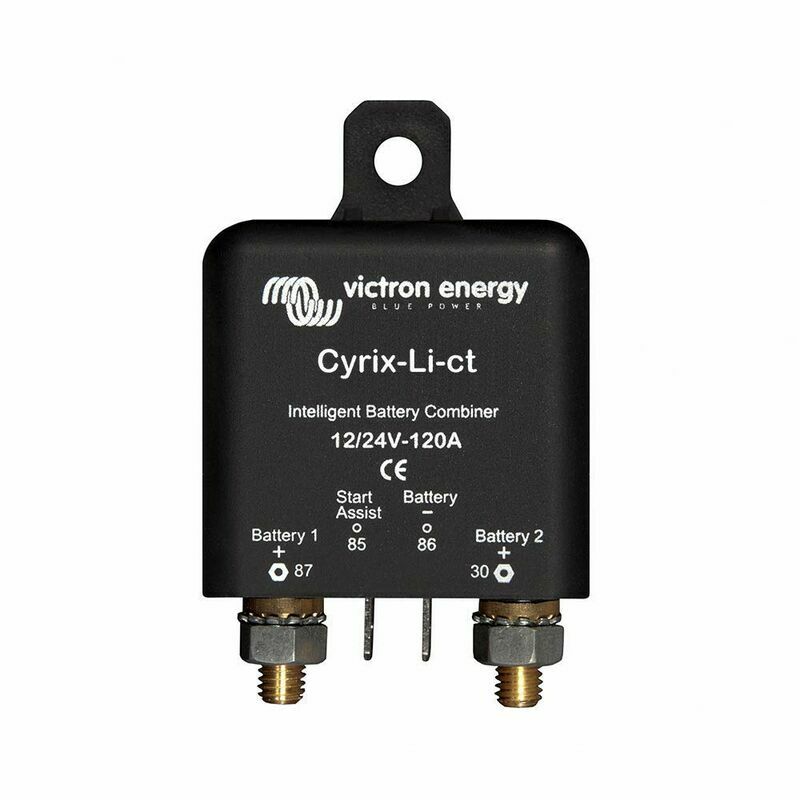

Propojovač baterií Victron Energy Cyrix-Li-ct 12/24V 120A

Propojovač baterií Victron Energy Cyrix-Li-ct 12/24V 120A

Propojovač baterií Cyrix je mikroprocesorem řízené výkonové relé, které automaticky propojí baterie paralelně, když jedna z nich dosáhla přednastaveného napětí (indikuje, že se baterie nabíjí) a odpojí baterie, když napětí poklesne pod úroveň udržovacího (float) napětí (indikuje, že jedna nebo více baterií je vybitých). Propojovače baterií Cyrix jsou dobrou náhradou oddělovačů Argo Diod. Jejich hlavní výhodou je, že nevykazují prakticky žádný napěťový úbytek a proto nemusí být zvyšováno výstupní napětí nabíjecích alternátorů nebo nabíječek baterií.

Princip fungování Cyrix-Li-ct je podobný fungování Cyrix-ct.

Cyrix-Li-ct paralelně propojuje olověnou startovací baterii a provozní LiFePO4 baterii:
- pokud je BMS výstup "Charger" aktivní, a zároveň:
- pokud je detekováno napětí 13,4 V (resp. 26,8 V) a více na jedné z baterií


Cyrix-Li-ct ihned baterie rozpojí:
- pokud je BMS výstup "Charger" neaktivní kvůli vysokému napětí nebo teplotě článků LiFePO4 baterie a/nebo
- pokud napětí na bateriích klesně pod 13,2 V.

Funkce "Start assist":

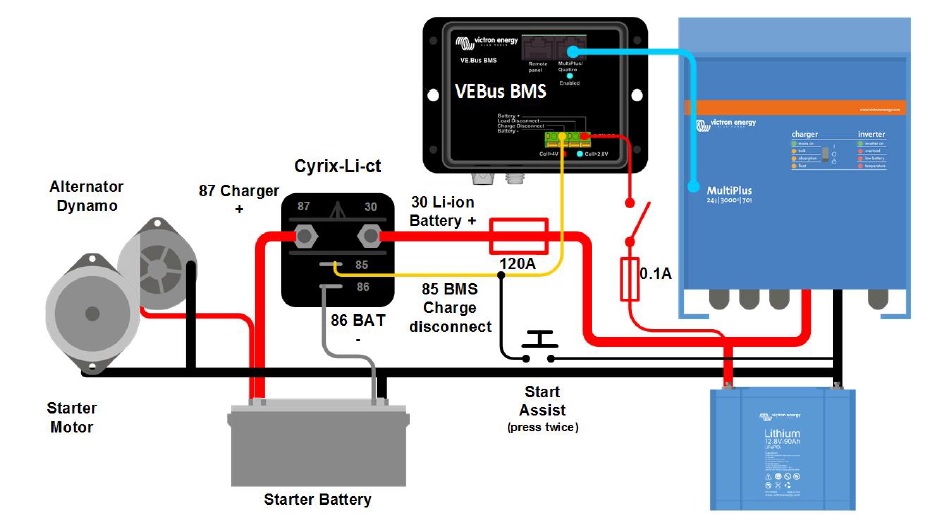

krátkým dvojitým sepnutím kontaktu k zápornému pólu baterie sepne relé na dobu 30 sekund viz schéma níže.

Integrovaná TVS dioda omezuje případné napěťové špičky, které mohou nastat při rozpojování relé Cyrixu.
