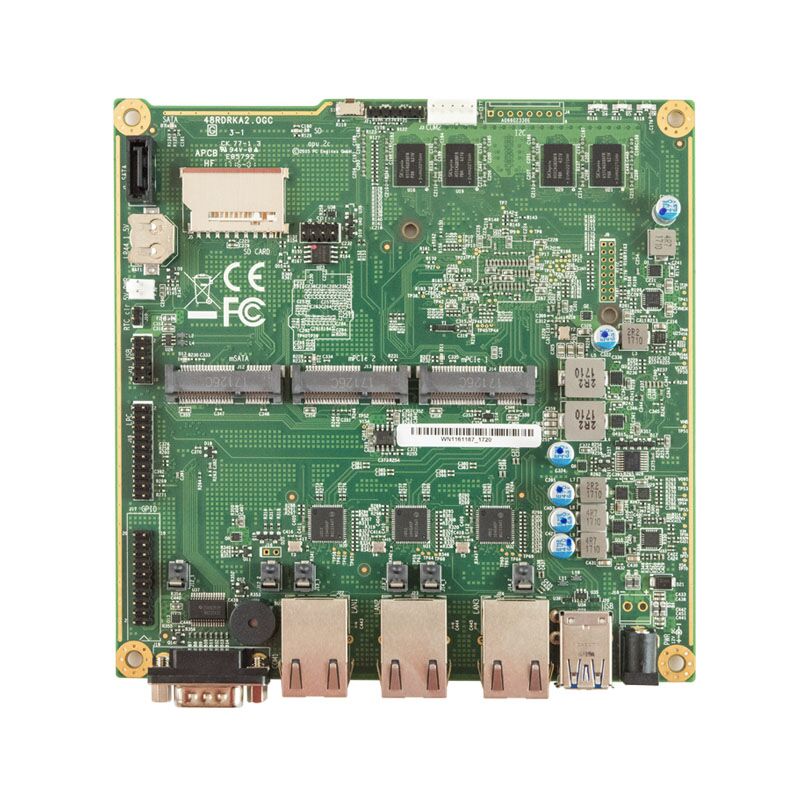

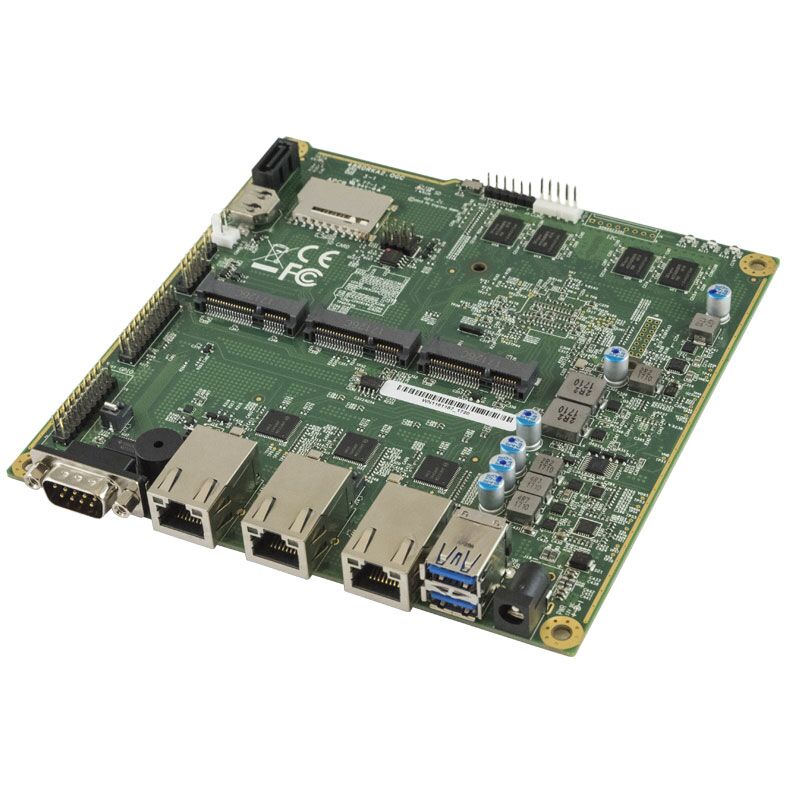

PC Engines APU.2E4 system board, 4GB RAM / 3 GigE / 2 miniPCIE / mSATA / USB / RTC battery

Díky modulární architektuře Alixu lze tento kousek hardware použít na více než 50 různých aplikacích v oblasti zabudovaných zařízení, jak širokopásmový management, tak bezpečnostní aplikace (firewall) a routování. Desky mohou být též osazeny v multimediálních aplikacích stejně dobře jako na bezdrátových bodech nebo VPN bránách. Všechny modely Alix jsou kompatibilní s operačním systémem Mikrotik.

Vylepšení proti předchozí verzi

2c) Integrate blue wire patches (EMI, power-up circuit) into PCB fab.
2d) Snížení svodového proudu mezi napájecími kolektory V3 a V3A (může způsobit problémy s SD kartami). Lepší kompatibilita s LTE modemy.
2e) Změna slotu na baterii, přidán odpor pro signalizaci napětí cpu.

Obecné vlastnosti

   CPU: AMD Embedded G series GX-412TC, 1 GHz quad Jaguar core with 64 bit and AES-NI support, 32K data + 32K instruction cache per core, shared 2MB L2 cache.
   DRAM: 4 GB DDR3-1333 DRAM
   Storage: Boot from SD card (internal sdhci controller), external USB or m-SATA SSD. 1 SATA + power connector.
   12V DC, about 6 to 12W depending on CPU load. Jack = 2.5 mm, center positive
   Connectivity: 3 Gigabit Ethernet channels (Intel i211AT on apu2b2, i210AT on apu2b4)
   I/O: DB9 serial port, 2 USB 3.0 external + + 2 USB 2.0 internal, three front panel LEDs, pushbutton
   Expansion: 2 miniPCI express (one with SIM socket), LPC bus, GPIO header, I2C bus, COM2 (3.3V RXD / TXD)
   Board size: 6 x 6" (152.4 x 152.4 mm) - same as apu1d, alix2d13 and wrap1e.
   Firmware: coreboot
   Cooling: Conductive cooling from the CPU and south bridge to the enclosure using a 3 mm alu heat spreader (included)


Technické parametry

Fyzické charakteristiky
Hloubka [mm]:   153
Šířka [mm]:   153
Výška [mm]:   20

Hardware
RAM [MB]:   4096
CPU:   AMD Embedded G series GX-412TC
Frekvence CPU [MHz]:   1000

Konektory a rozhraní
Počet mSata konektorů:   1
Počet portů USB 2.0:   2 (2x PIN out)
Počet portů USB 3.0:   2
Sériový port:   RS-232
Slot na paměťové karty:   SD
Rychlosti LAN:   (3) 10/100/1000Mbps
Gigabit LAN:   Ano
Počet miniPCI-e slotů:   2
Počet SIM slotů:   1

Napájení
Max. spotřeba energie [W]:   12
Napájení přes konektor/svorkovnici:   12V DC
