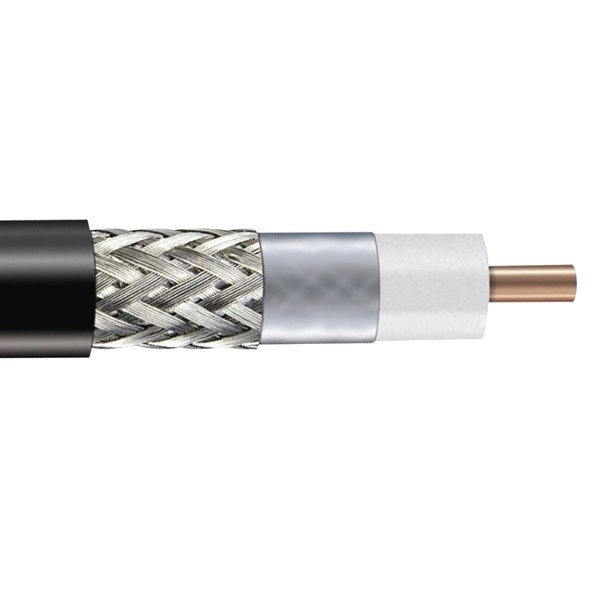

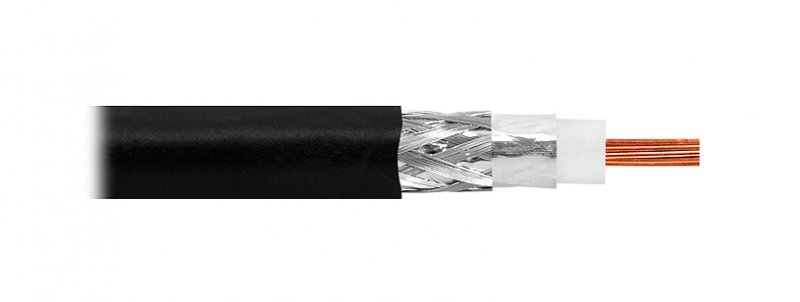

Belden H155 PE - Koaxiální kabel (100m)

Belden H155 PE - Koaxiální kabel (100m)

4 615 Kč
3 814 Kč bez DPH

Hlavní sklad:

 0 ks

Externí sklad:

 0 ks

Koaxiální kabel 50Ohm, tmavě šedý, s nízkým útlumem, vhodný pro pásma do 2.4GHz (WiFi, GPS). Dielektrikum PE pěna. Impedance 50 Ohm, útlum cca 49dB/100m/2.4GHz. Vnější průměr pláště 5,4 mm. Klubko 100 metrů. Možno zakoupit i po metrech. Parametry a speVíce

Výrobce:Belden
Kód

A500000020

Záruka
24 měsíců
DPH
21%
Hodnocení produktu
Hodnoceno 0x


Popis a parametry

Koaxiální kabel 50Ohm, tmavě šedý, s nízkým útlumem, vhodný pro pásma do 2.4GHz (WiFi, GPS). Dielektrikum PE pěna. Impedance 50 Ohm, útlum cca 49dB/100m/2.4GHz. Vnější průměr pláště 5,4 mm. Klubko 100 metrů. Možno zakoupit i po metrech.

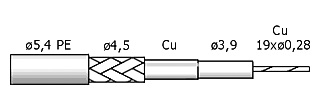

Parametry a specifikace:

• Typ : H155
• Středový vodič: měděné lanko 19 x 0.28 mm
• Dielektrikum: Pěnový PolyEthylen (PE)
• Průměr dielektrika: 3.9 mm ± 0.15 mm
• Stínění: Al-Pet-Al fólie + 80 % pokrytí cínovanými drátky
• Průměr včetně stínění: 4.5 mm ± 0.2 mm
• Plášť: PE černý
• Průměr pláště: 5.4 mm ± 0.2 mm
• Minimální poloměr ohybu: 35 mm
• Hmotnost: 38.3 g/m
• Obsah mědi: 21.3 g/m

• Impedance : 50ohm ± 2ohm
• Celkový odpor smyčky: 32.0 ohm/km
• Odpor vnitřního vodiče: 15.0 ohm/km
• Odpor stínění: 17.0 ohm/km
• Kapacita: 82 pF/m
• Činitel zkrácení: 0.81

• Útlum:
10 MHz : 3.0 dB/100m
50 MHz : 6.5 dB/100m
100 MHz : 9.3 dB/100m
230 MHz : 14.2 dB/100m
300 MHz : 16.3 dB/100m
400 MHz : 19.0 dB/100m
470 MHz : 20.7 dB/100m
860 MHz : 28.5 dB/100m
1000 MHz : 30.9 dB/100m
1350 MHz : 36.4 dB/100m
1750 MHz : 41.9 dB/100m
2050 MHz : 45.8 dB/100m
2450 MHz : 49,0 dB/100m
3000 MHz : 55,5 dB/100m

• Přenášený výkon při 28MHz kW 0,7
• Přenášený výkon při 144MHz kW 0,3
• Přenášený výkon při 432MHz kW 0,2
• Přenášený výkon při 1296MHz kW 0,1
• Provozní i skladovací teplota: -40°C..+80°C
