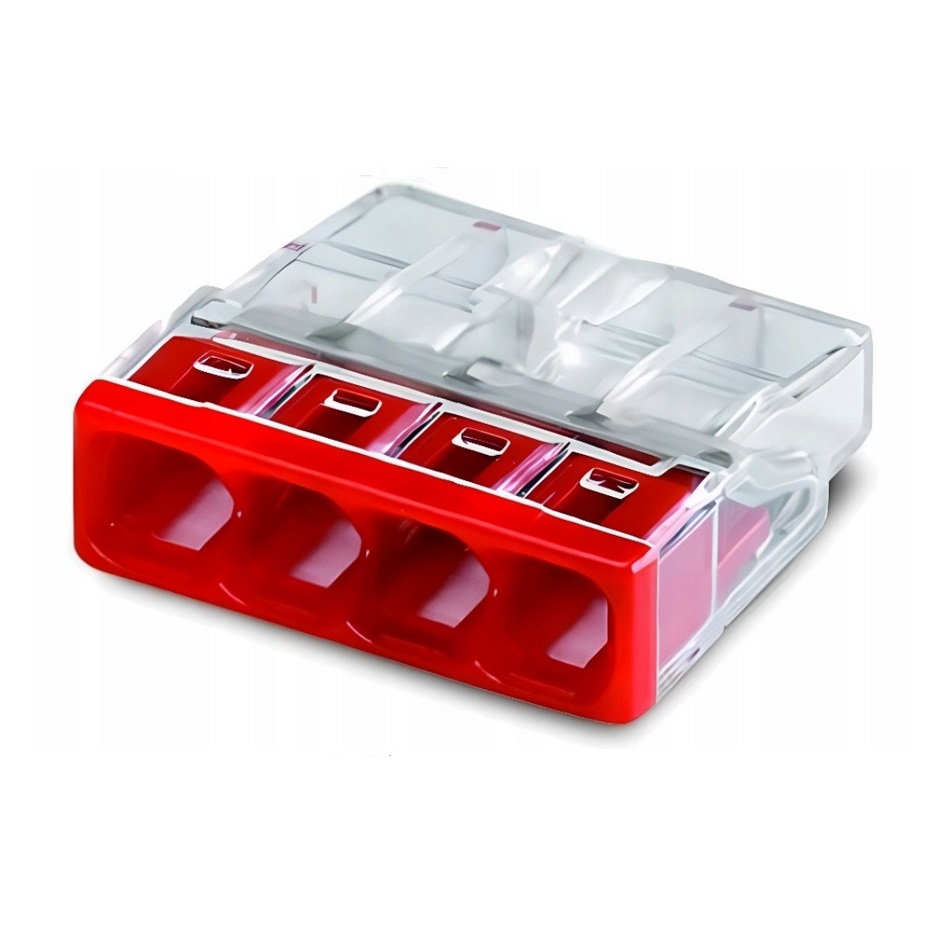

WAGO 2273-204 Krabicová svorka COMPACT pro kabel 4x 0.5-2.5 mm2

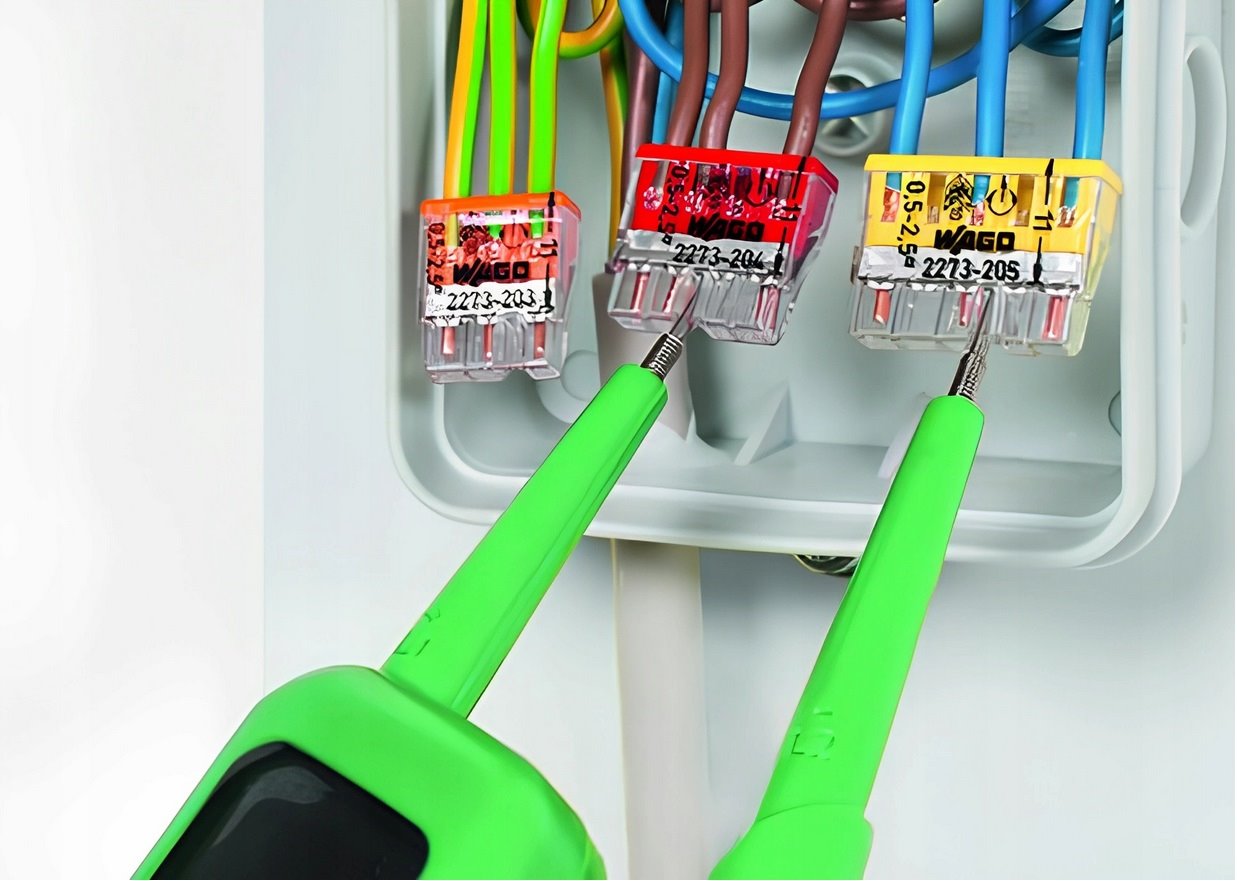

Pro zapojení více odboček v odbočené krabici a uzpůsobení spojovacích krabic spotřebičů vyvinula firma Wago univerzální svorku 2273. O 51% kompaktnější v porovnání se sérií 273. Rozměry bylo možné zmenšit díky novému systému kontaktů. Nové svorky lze mnohem snadněji uložit do rozvodných krabic a krabic spotřebičů a snížit tak riziko poškození jednotlivých žil.

Přednosti:
Pohodlné zapojování díky mimořádně kompaktnímu provedení

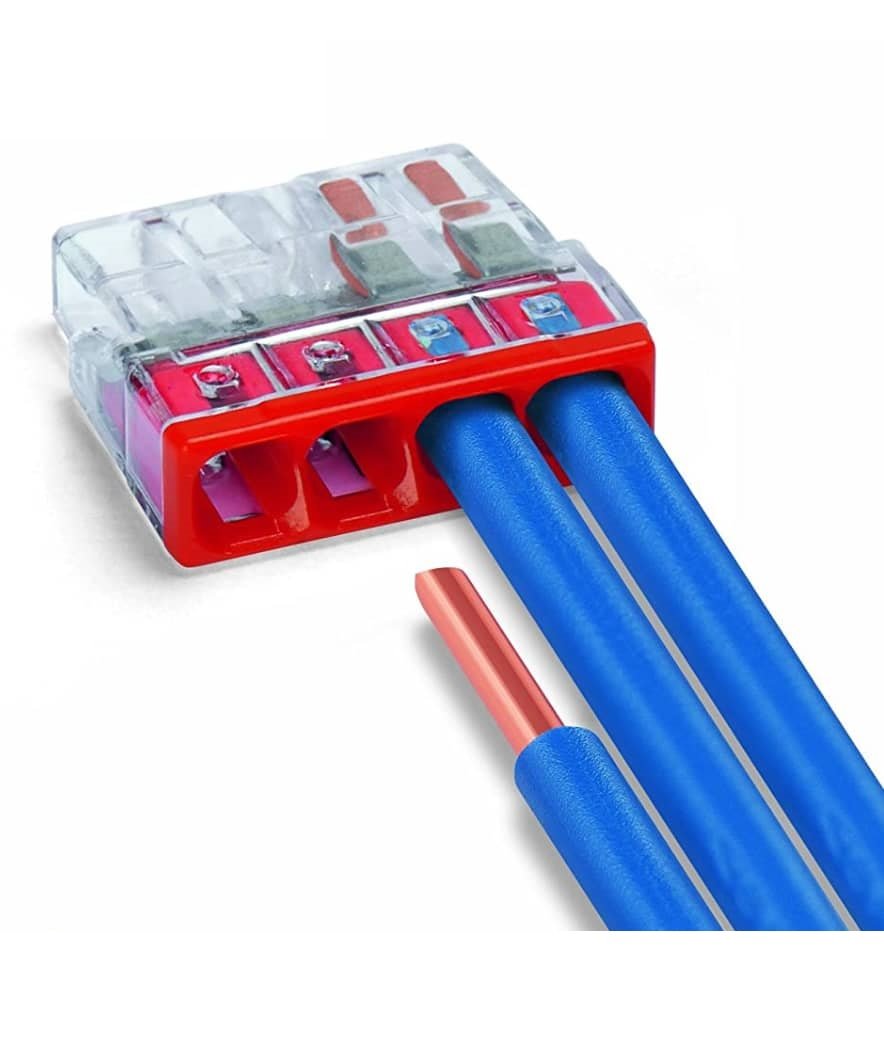

Připojení až osmi plných vodičů přímým zasunutím
Rozsah průřezů: 0,5–2,5 mm2
Možnost libovolného kombinování připojovacích průřezů
Připojení PUSH WIRE® umožňuje připojit plné („e“) měděné vodiče

Technické parametry:

Návrhové hodnoty dle: IEC/EN 60664-1
Návrhové napětí (II / 2): 450 V
Návrhové rázové napětí (II / 2): 4 kV
Jmenovitý proud: 24 A
Připojovací technika: násuvný spoj
Způsob ovládání: přímé zasunutí
Materiály připojitelných vodičů: měď, hliník
Plný vodič: 0,5 … 2,5 mm2 / 20 … 16 AWG
Délka odizolování: 11 mm / 0.43 palec
Celkový počet kontaktních míst: 4
Celkový počet potenciálů: 1
Způsob zapojení: boční připojení

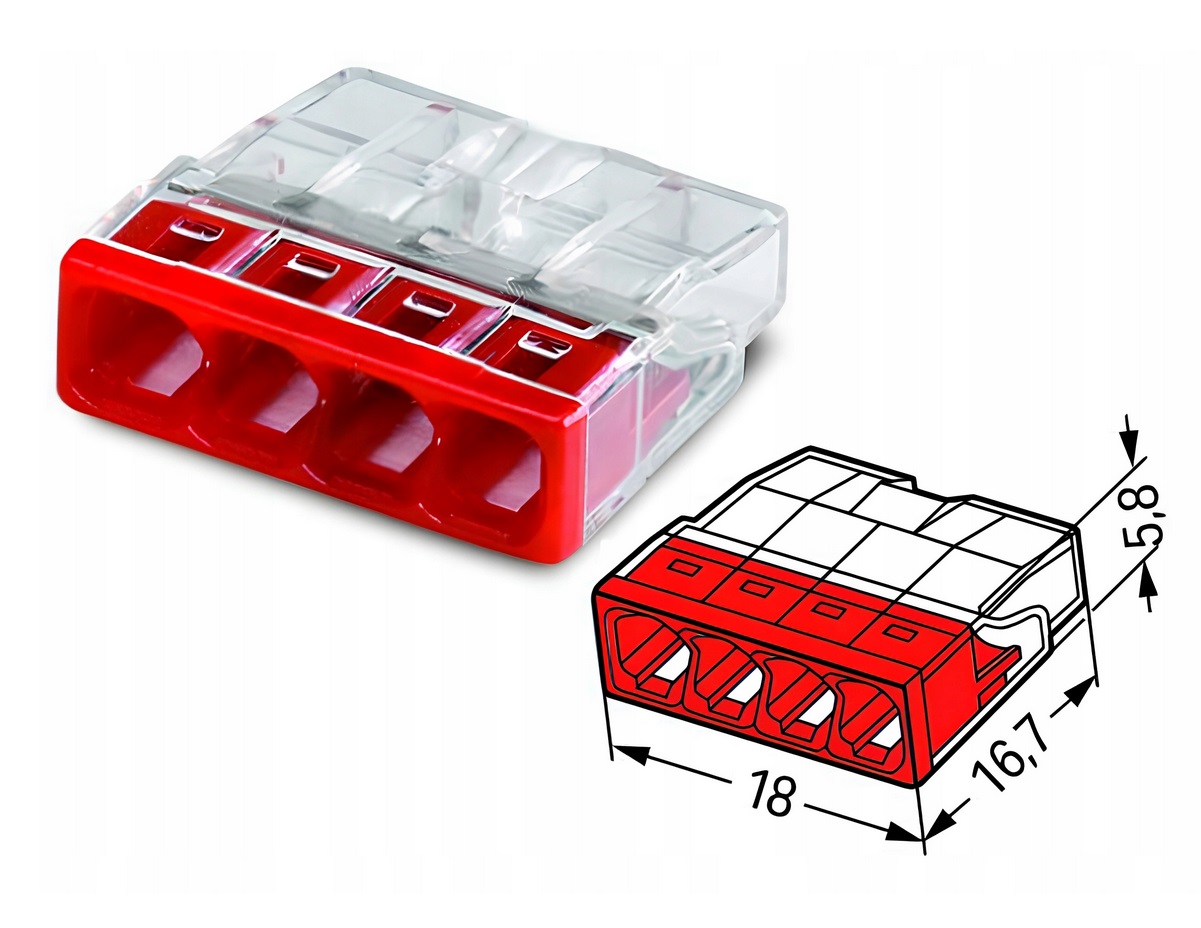

Šířka: 18 mm
Výška: 5,8 mm
Hloubka: 16,7 mm
Barva: transparentní
Barva krytu: červená
Třída hořlavosti dle UL94: V2
Požární zatížení: 0,025 MJ
Okolní teplota max. (provoz): 60°C
Hmotnost: 1,3 g
