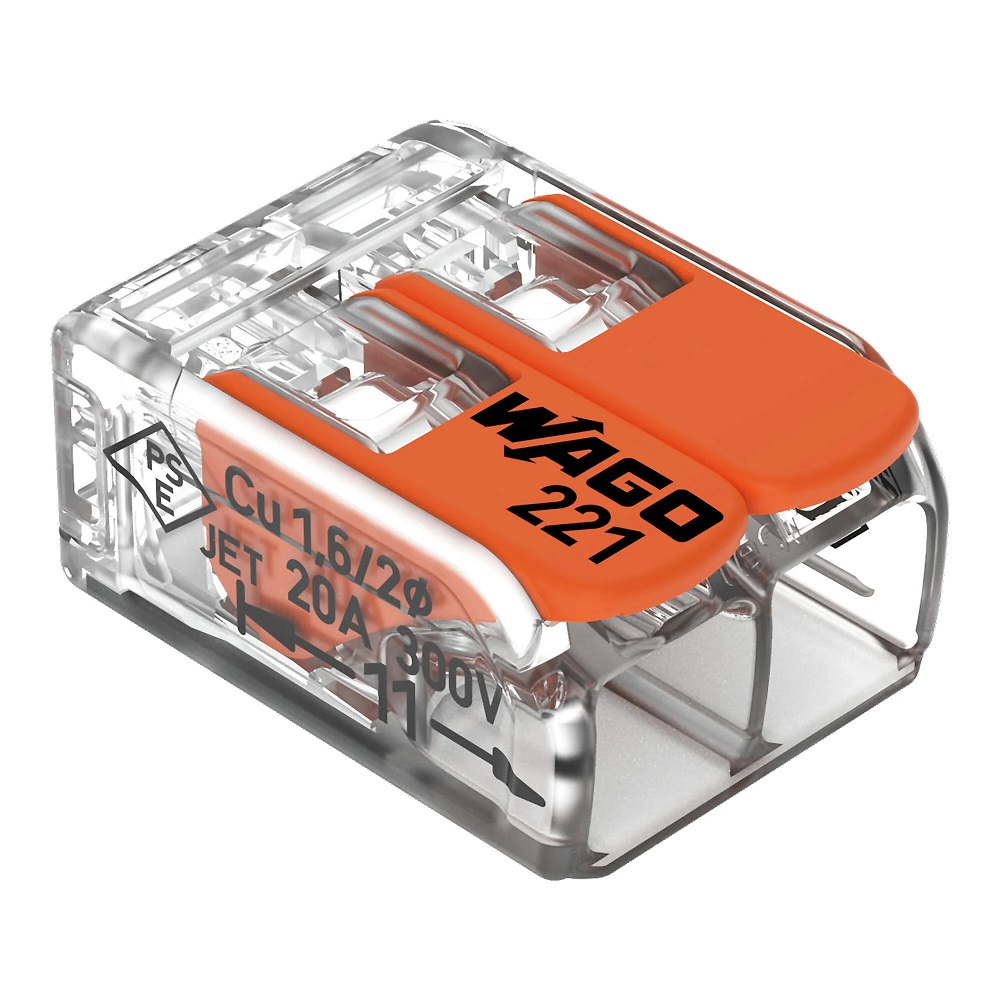

WAGO 221-412 Kabelová svorka pro kabel 2x 0.14-4 mm2

Mimořádně malé rozměry
Svorky série 221 jsou o 40 % menší než předchozí modely série 222. Lze je rychle a bez problémů instalovat i za stísněných podmínek a do instalačních krabiček. Ušetřený prostor nabízí možnost dalšího rozšíření.

Průhledný kryt
Nový design krytu řady 221 z průhledného plastu umožňuje snadnou kontrolu umístění vodiče. Ihned uvidíte, zda je vodič celý zasunut a správně zapojen. Lze zkontrolovat i délku odizolování. Uzavřený vodicí trychtýř zajišťuje vedení vodiče k místu upnutí.

Snadná obsluha
K dispozici jsou dva otvory pro pohodlné a bezpečné měření běžnými zkušebními hroty. Prohlubně na stranách krytu usnadňují otevírání. Svorky jsou založeny na technologii CAGE CLAMP®, která se obejde bez použití nářadí, upínací body jsou otevírány a zavírány pomocí ovládací páčky Ovládání páčky je oproti předchozímu modelu jednoduší a vodiče tak lze zapojit rychleji.

Široká škála použití
Svorky série 221 jsou použitelné pro všechny běžné druhy vodičů. Pro průřezy vodičů od 0,14 do 4 mm2 (lankové) nebo 0,2 až 4 mm2 (jedno- nebo vícežílové). Díky jmenovitému proudu od 32 A a jmenovitému napětí od 450 V je série 221 vhodná pro rozličné aplikace. Typické použití: připojení svítidel, motorů žaluzií, domovních telefonů, ovládání dveří a vrat. V průmyslu jsou vhodné pro připojení motorů a čerpadel.

Přednosti

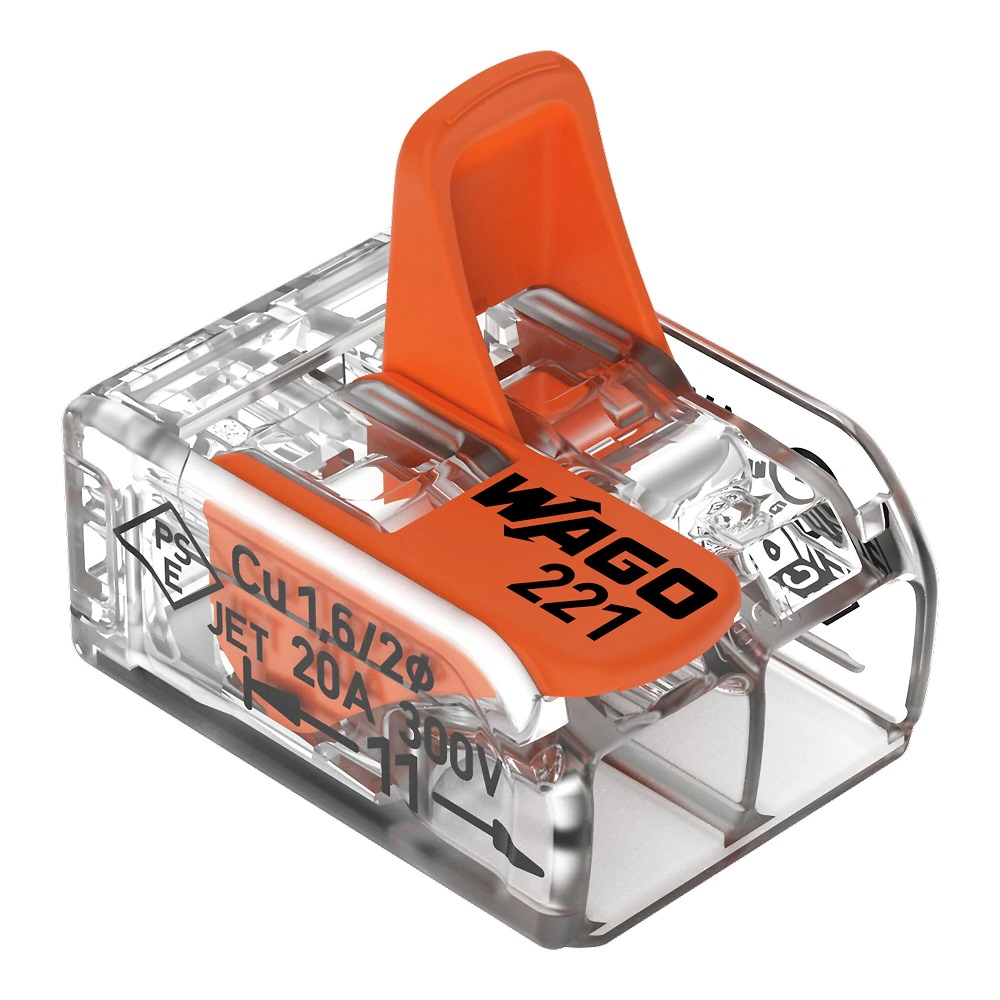

Snadné používání – zvedněte páčku, zasuňte vodič a páčku znovu zatlačte dolů
K dispozici jako 2-, 3- a 5vodičové svorky
Snadné připojení vodičů od 0,14 do 4 mm2
Umožňují připojit plné, vícedrátové i jemně laněné vodiče
Úspora času pro instalační techniky i výrobce přístrojů
Rychlá instalace přístrojů s vyšším příkonem
Bezpečná instalace dlouhých kabelů s větším průřezem vodičů
Upevňovací adaptér pro instalaci podle norem
Možnost individuálních adaptérů


Technické parametry:

- Počet přípojných bodů: 2
- Počet potenciálů: 1
- Barva: transparentní
- Hodnocení dle: EN 60664
- Jmenovité napětí: 450 V
- Jmenovité rázové napětí: 4 kV
- Jmenovitý proud: 32 A
- Technologie spojení: CAGE CLAMP®
- Pro rozměry vodičů: 0,2 - 4 mm2; 24 - 12 AWG (plné a vícedrátové)
- Pro rozměry vodičů: 0,14 - 4 mm2; 24 - 12 AWG (jemně laněné)
- Délka odizolování: 11 mm
- Pro typ vodičů: plné, vícedrátové, jemně laněné, zpevněné svařením, dutinka, kabelový kolík
- Hodnocení hořlavosti dle UL 94: V2
- Šířka: 13,1 mm
- Výška: 8,3 mm
- Délka: 18,6 mm
