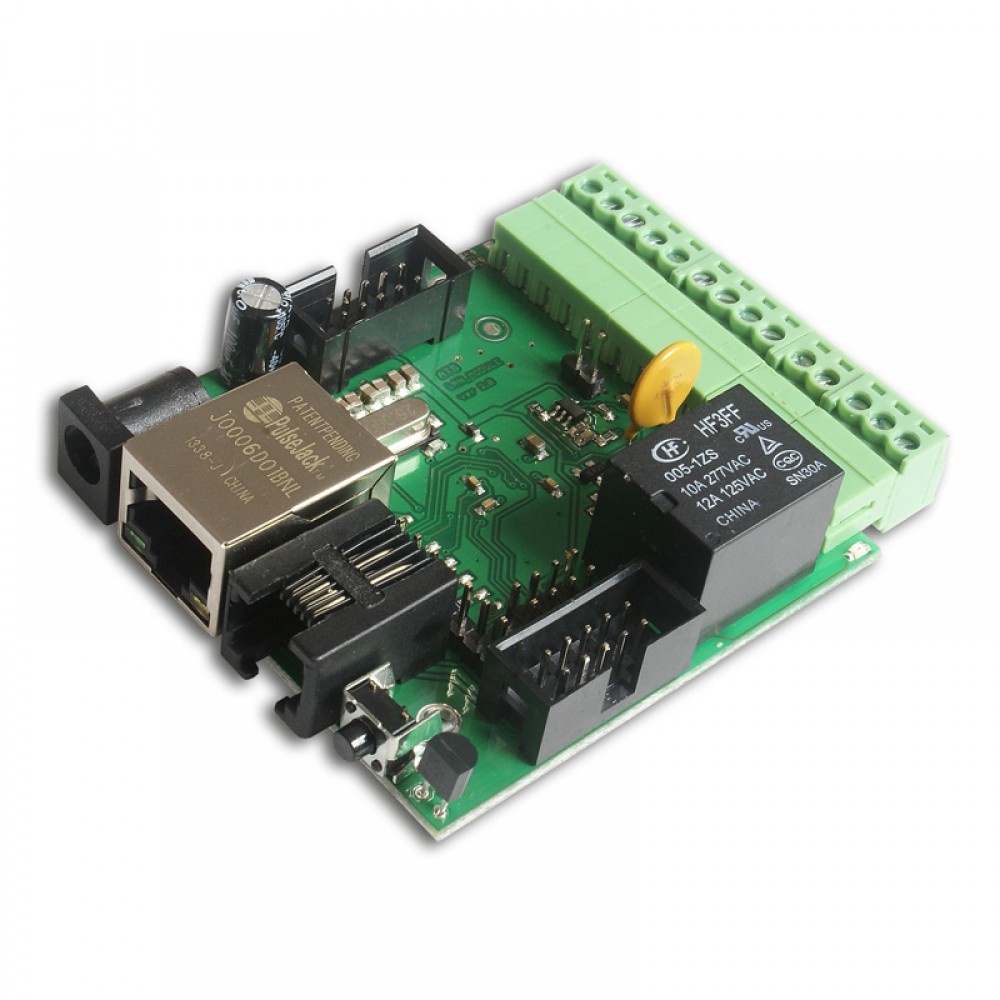

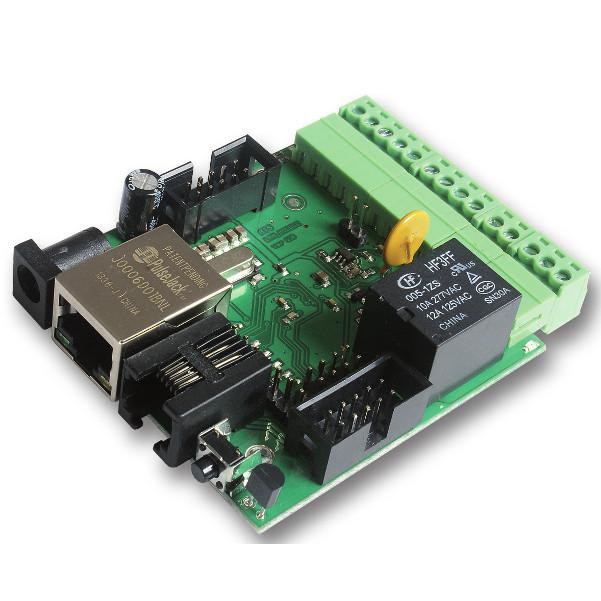

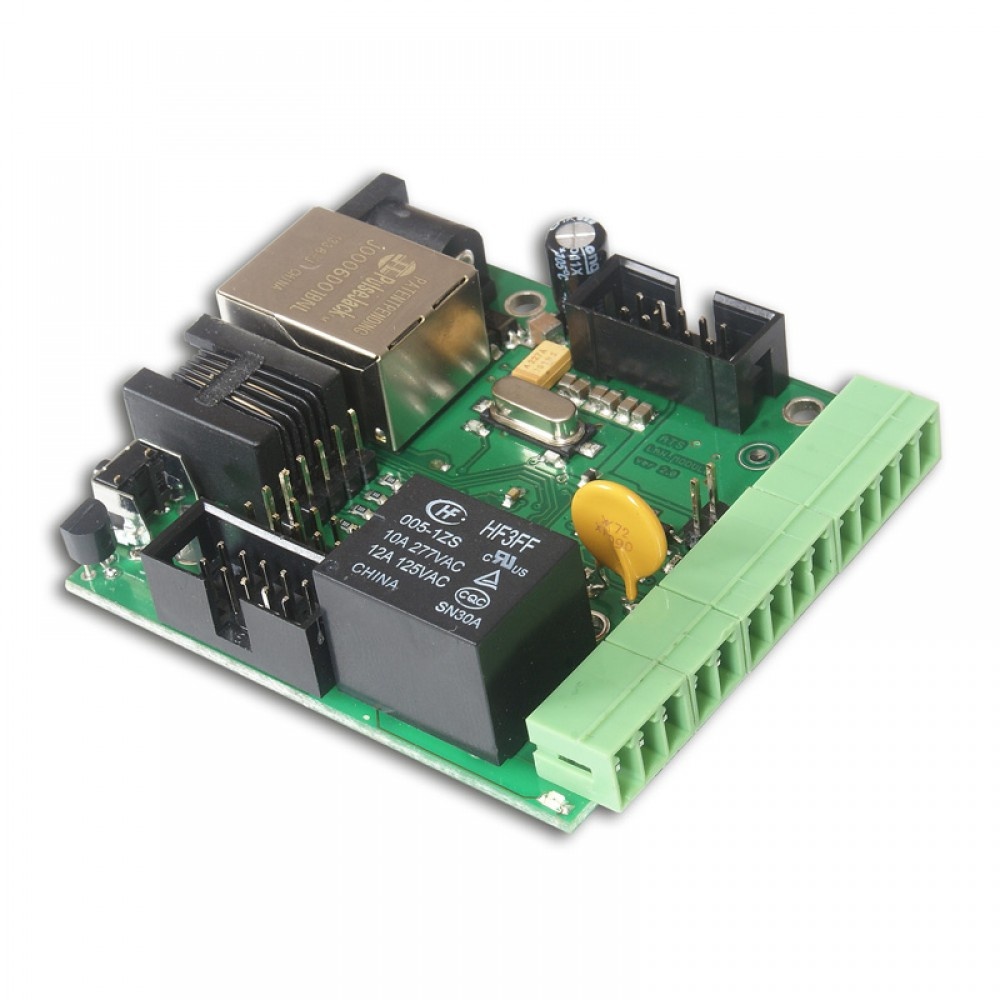

Tinycontrol LAN ovladač s relé V2.5 LANKON-009

LAN ovladač s relé je jednoduché, ale inovativní zařízení. Toto zařízení slouží jako webový server, který zobrazuje různé druhy senzorů, a umožňuje dálkové ovládání až 5 výstupů.


Rozdíly oproti původní verzi v2.0:
- Možnost vyššího napájecího napětí do 55V
- Výstupy OUT1-4 mohou pracovat v režimu Open Circuit
- PIN9 na konektoru IDE10-2 má pevně napětí 4,8V

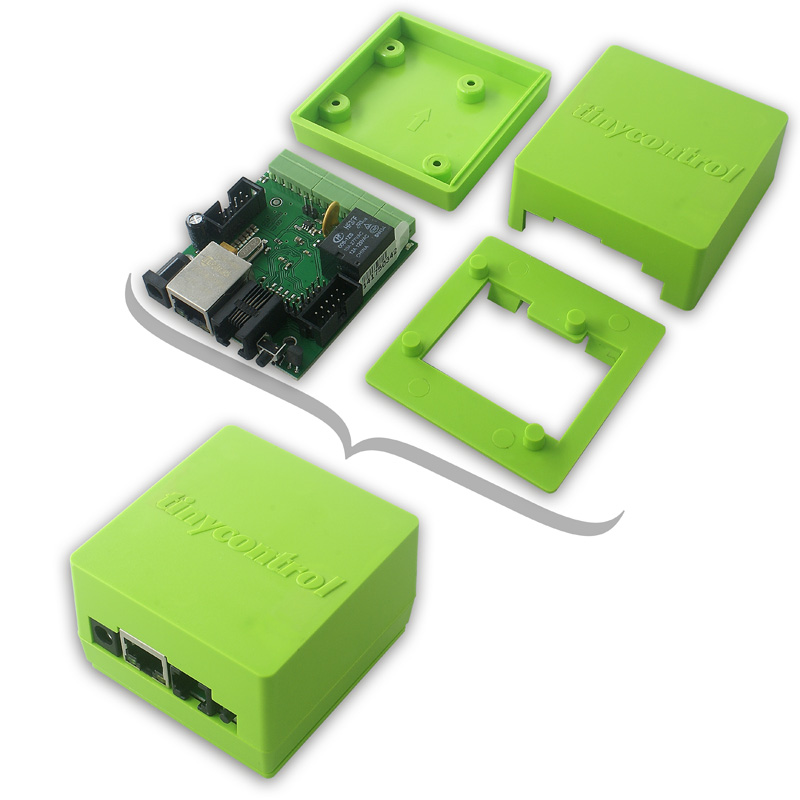

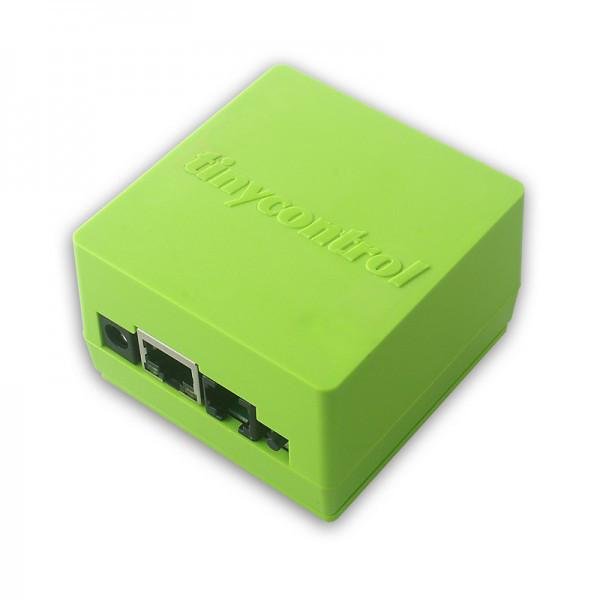

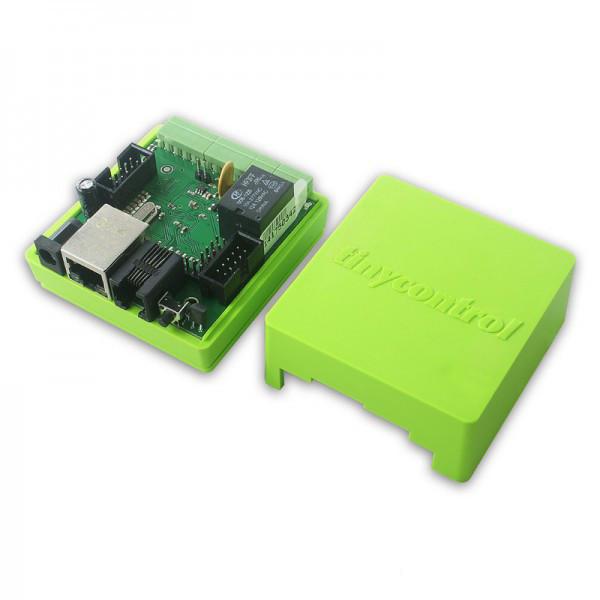

- Dodáván včetně krytu

Umožňuje naprogramovat události a příslušná opatření ke splnění podmínek na některém z čidel. Zařízení má funkci Watchdog - ping až 5 síťových zařízení s podmíněným ovládáním relé. Vhodný pro mnoho aplikací muže být plánovač, který umožňuje zapnutí / vypnutí přístroje v určitý čas nebo na určité časové období. K dispozici je také výstup PWM pro ovládání osvětlení nebo elektrického motoru.



Příklady použití:
- ISP:
Watchdog pro kontrolu připojení Ethernet a reset zařízení
- Domácí automatizace:
Automatická regulace topení, když teplota klesne nebo stoupne mimo nastavenou mez.
Zapnutí / vypnutí světel nebo jiných zařízení

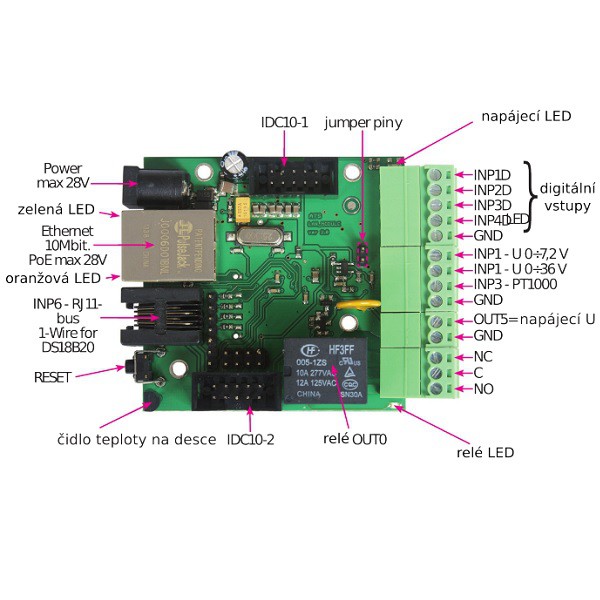

Základní vlastnosti - hardware:

- 5 analogových vstupu: teploty, napětí a proudu a nepřímo dalších fyzikálních veličin
- Čtyři logické vstupy
- 1 relé (NC, NO, C)
- 4 výstupy pro spínací relé, tranzistory atd.
- možnost připojení další desky se 4 relé
- 1 PWM výstup 2,6 kHz až 4 MHz
- ochrana proti přepólování


Základní vlastnosti - software:

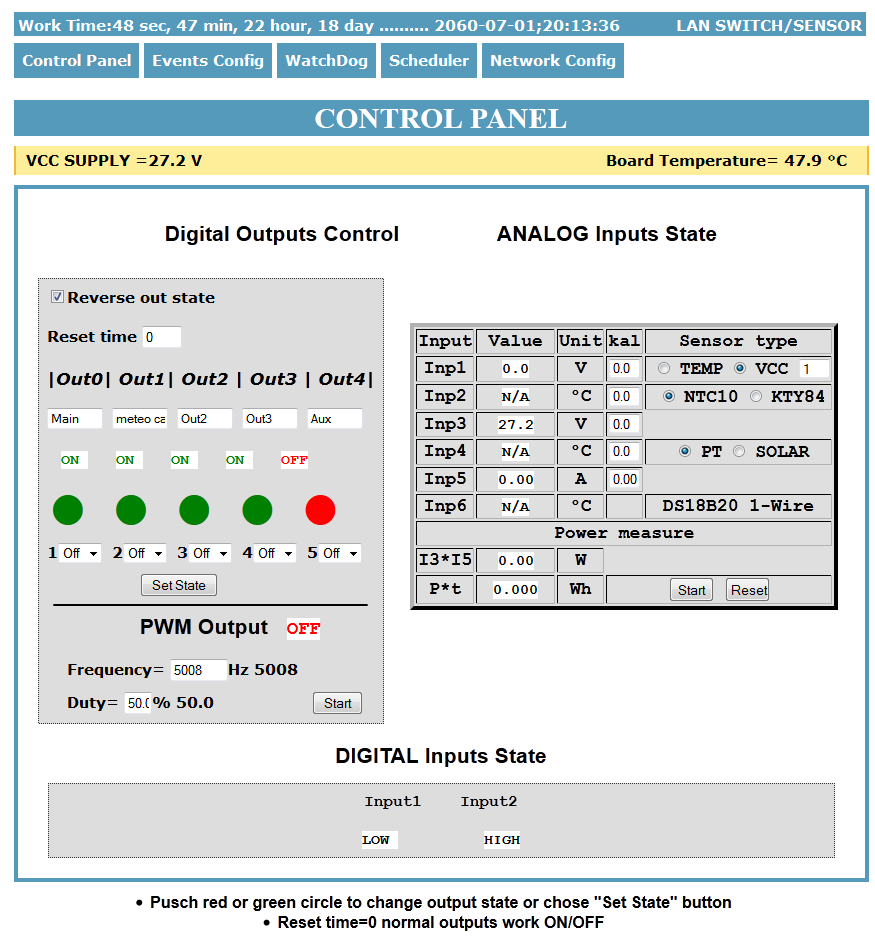

- Správa z webu nebo SNMP v2.
- aktualizace firmwaru pomocí TFTP protokolu
- Čtení dat v reálném čase bez nutnosti obnovení stránky
- možnost přepínání až 5 relé přímo z webu
- Plánovač (spínací výstupy na určitou dobu v pruběhu týdne)
- měření napětí, teploty a proudu z připojených senzorů
- Nastavení času ruční nebo podle NTP serveru
- automatické zasílání hodnoty a stavu čidel v určitých intervalech pomocí SNMP serveru
- Podporované protokoly: HTTP, SNMP, SMTP, SNTP, ICMP, DNS, DHCP.
- Podporované senzory: NTC1K B = 3950, KTY-84, PT1000, DS18B20


Specifikace:
- Napájecí napětí: 8-55V
- Příkon: 1 W
- PoE: Ano, pasivní
- Rozhraní: Ethernet 10Mbit / s
- Relé: 10A 125VAC
- Pracovní teplota: -20 až 85 ° C
- Rozměry: 67 x 57 mm
- Hmotnost: 45 g
