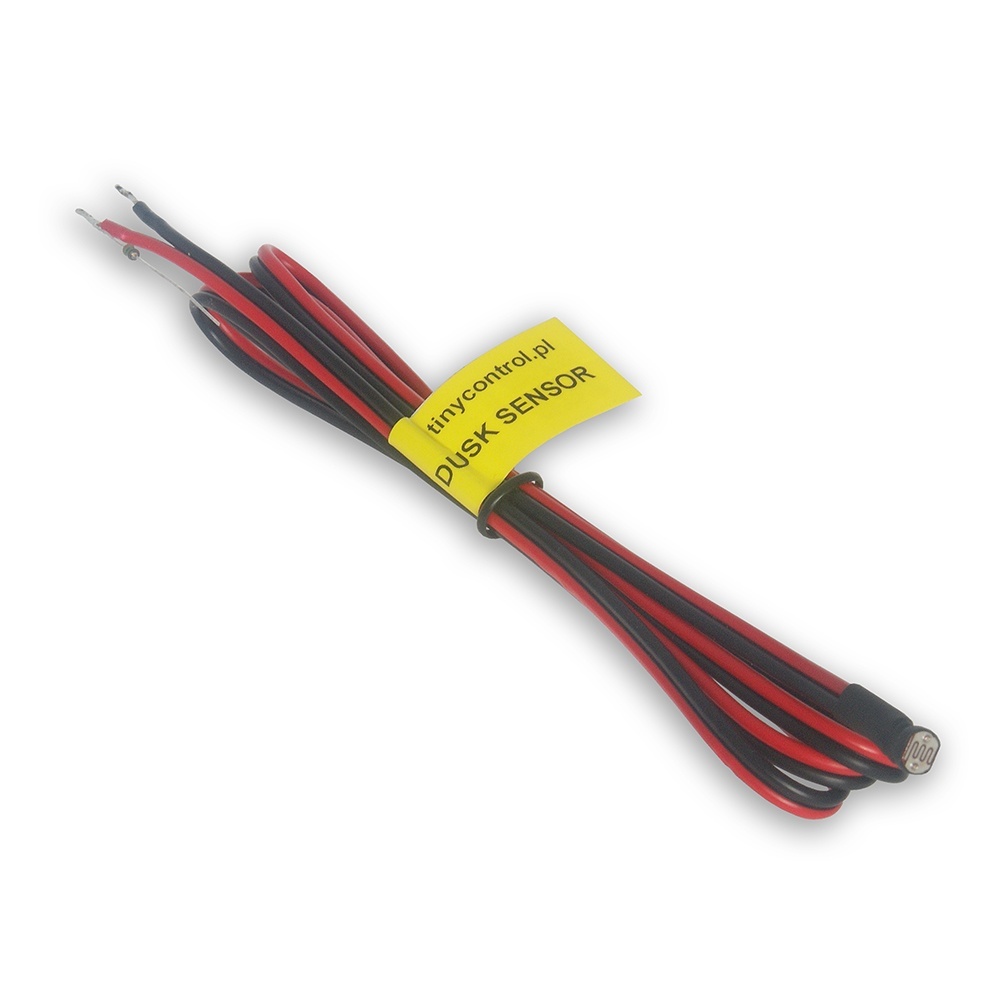

Tinycontrol čidlo úrovně osvětlení pro LAN ovladač LK3, LK4

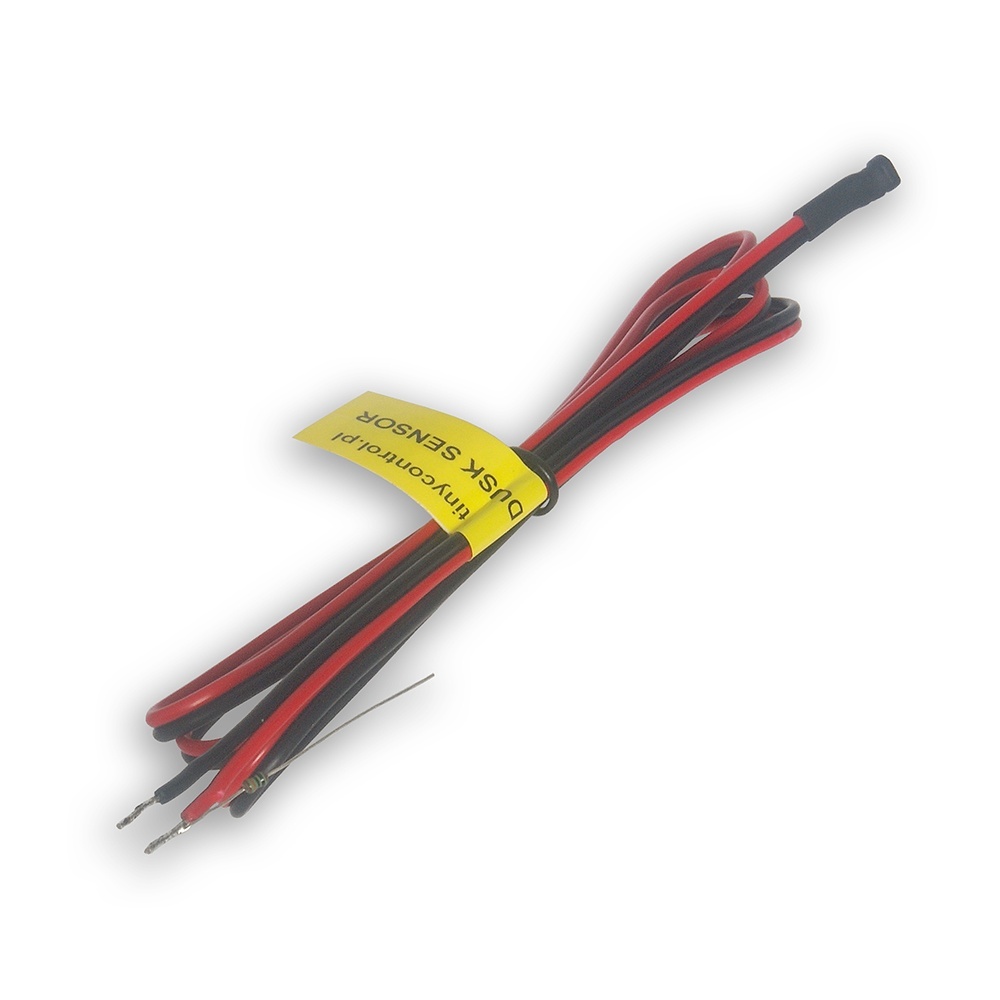

Tinycontrol LANKON-091, soumrakový senzor pro automatické ovládání osvětlení podle intenzity světla.

Senzor LANKON-091 je elektronický obvod složený ze speciálně vybraného fotorezistoru a odporu, určený pro připojení k zesilovacím analogovým vstupům INPA1 až INPA4 v Lan Controlleru verze 3 a 4. Obvod je navržen tak, aby poskytoval maximální rozdíly napětí úměrné intenzitě světla zejména v období soumraku a úsvitu, kdy je osvětlení nízké.

Po připojení senzoru se v konfiguraci nastaví požadovaná hodnota napětí (přibližně 1 V jako práh soumraku) v sekci Event Config, která spustí sepnutí výstupu pro zapnutí nočního osvětlení. Senzor by měl být instalován na místě, kde nebude ovlivněn umělým osvětlením, zejména světly automobilů.
- Speciálně vybraný fotorezistor a odpor pro optimální detekci soumraku a úsvitu.
- Kompatibilní se zesilovacími analogovými vstupy INPA1 až INPA4 v Lan Controlleru LK3 a LK4.
- Výstupní napětí v úplné tmě dosahuje přibližně 3,1 V.
- Výstupní napětí během zatažené oblohy klesá na přibližně 0,2 V.
- Napětí v období soumraku nebo úsvitu se pohybuje v rozsahu 0,8 až 2 V.
- Ideální pro automatické spínání venkovního osvětlení podle světelných podmínek.
- Doporučená instalace na místě bez vlivu umělého osvětlení.

Nastavení a konfigurace

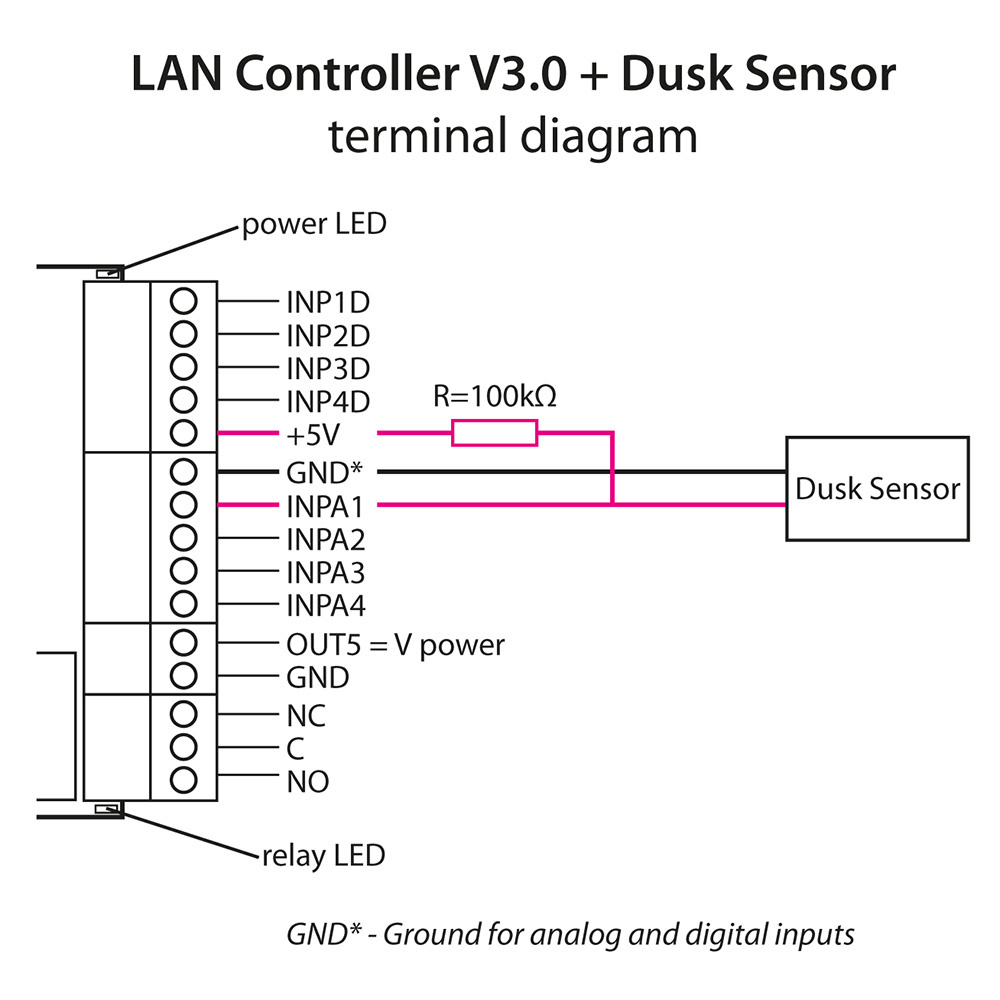

Senzor se připojuje podle schématu zapojení uvedeného v manuálu Lan Controlleru. Po připojení je nutné v sekci Event Config nastavit prahovou hodnotu napětí (obvykle kolem 1 V), která určuje, kdy dojde k sepnutí výstupu pro aktivaci osvětlení.

Instalace a umístění
Pro správnou funkci je důležité umístit senzor na místo, kde nebude ovlivněn umělými zdroji světla, jako jsou pouliční lampy nebo světla projíždějících automobilů. Tím je zajištěna přesná detekce přirozeného soumraku a úsvitu.


Technické specifikace:

Typ: soumrakový senzor s fotorezistorem
Kompatibilita: Lan Controller LK3, LK4
Připojení: analogové vstupy INPA1 až INPA4
Výstupní napětí (úplná tma): - 3,1 V
Výstupní napětí (zatažená obloha): - 0,2 V
Výstupní napětí (soumrak/úsvit): 0,8–2 V
Doporučená prahová hodnota: - 1 V
