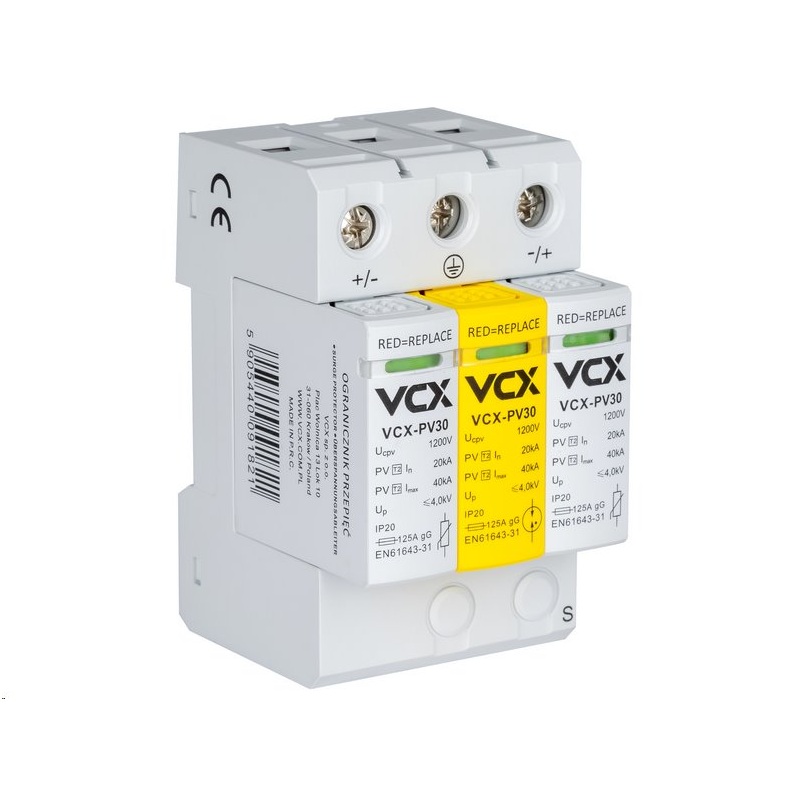

Přepěťová ochrana VCX PV30 DC třída T2 (C) 3P 1200V

Přepěťová ochrana VCX PV30 DC třídy T2 (C) 3P 1200V je špičkové řešení pro ochranu stejnosměrné části solární elektrárny. Je speciálně navržena tak, aby spolehlivě ochránila komponenty FVE před účinky atmosférických jevů i přepětí z jiných zdrojů.

Díky kombinaci technologie varistoru a jiskřiště poskytuje vynikající schopnost odvádět extrémní proudové rázy, což výrazně zvyšuje bezpečnost celé instalace.

Přepěťová ochrana VCX PV30 DC třída T2 (C) 3P 1200V

Výhody oproti běžným přepěťovým ochranám
- Kombinace varistoru a jiskřiště = lepší schopnost odvádět proudové rázy
- Vysoká hodnota maximálního proudového zatížení až 40 kA
- Optická signalizace stavu zvyšuje provozní bezpečnost a snižuje servisní náklady
- Kompaktní 3-modulové provedení šetří místo v rozvaděči
- Speciálně navržené pro fotovoltaické aplikace s napětím až 1200 V DC


Maximální bezpečnost díky jiskřišťové technologii
Oproti běžným varistorovým ochranám nabízí VCX PV30 integrované jiskřiště, které umožňuje efektivnější zvládání vysokých proudů při přepětí (např. z bleskových výbojů). Tato konstrukce přináší vyšší spolehlivost, delší životnost a nižší riziko selhání při extrémních podmínkách. Výrobek je tak ideální volbou pro náročné aplikace, kde je ochrana investice do solárního systému klíčová.

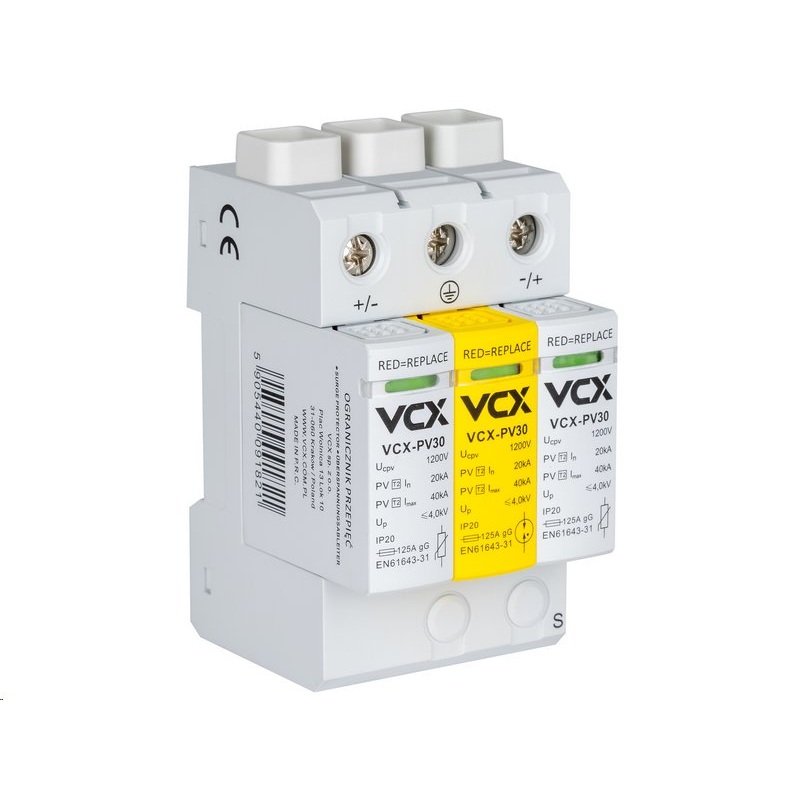

Rychlá vizuální kontrola stavu zařízení
Zařízení je vybaveno vizuálním stavovým indikátorem, díky kterému ihned poznáte, zda je přepěťová ochrana plně funkční. Zelená značí aktivní ochranu, červená nutnost výměny modulu. Tento jednoduchý, ale velmi účinný mechanismus šetří čas i starosti při pravidelné údržbě.

Praktické využití a snadná instalace
Tato přepěťová ochrana je určena pro přímé použití v DC částech fotovoltaických elektráren do maximálního napětí 1200 V DC. Hodí se jak pro malé domácí systémy, tak i pro větší střešní instalace. Díky kompaktním rozměrům (3P) a možnosti připojení vodičů až do 35 mm2 je montáž snadná a flexibilní. Stupeň krytí IP20 zajišťuje dostatečnou ochranu pro montáž do rozvaděčů.

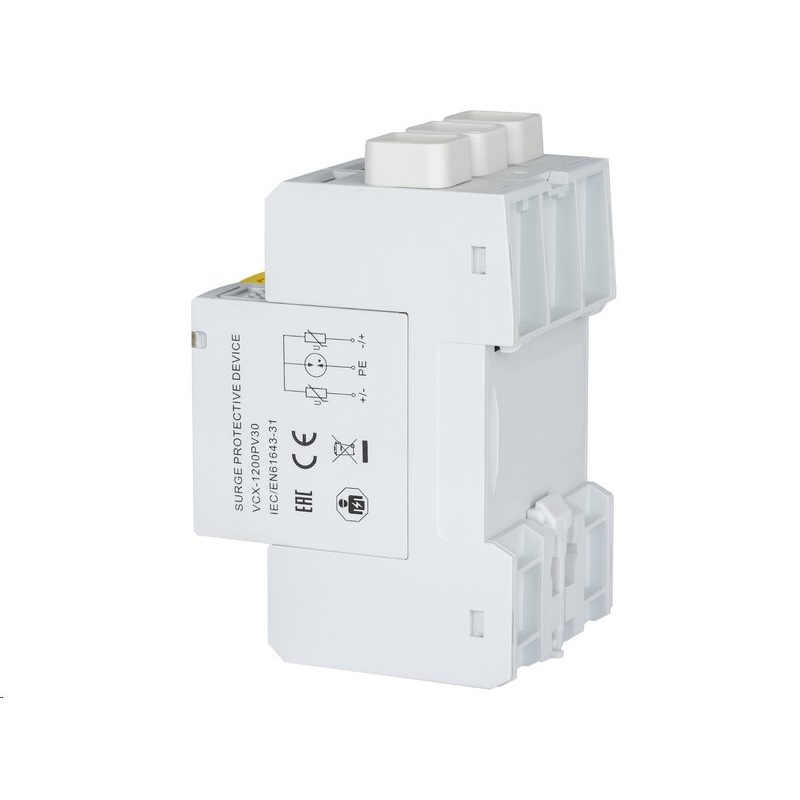

Kombinované provedení přepěťové ochrany využívá:
- MOV (Metal Oxide Varistor) – varistor z oxidu kovu:
Reaguje na přepětí tak, že při dosažení určitého napětí prudce sníží svůj odpor a tím odvede nadměrný proud do země. Je rychlý a citlivý.

- GDT (Gas Discharge Tube) – plynem plněná jiskřiště:
Spínají při vyšším napětí a jsou schopna bezpečně odvádět velké impulzní proudy (např. z úderu blesku), aniž by došlo k poškození. Mají dlouhou životnost.

- MOV (druhá vrstva):
Slouží k dalšímu tlumení zbytkového napětí a zajišťuje hladké uzavření přepěťového impulzu.

Tato trojitá kombinace MOV–GDT–MOV přináší výhody obou technologií – rychlou reakci, vysokou odolnost a dlouhou životnost. Díky tomu poskytuje efektivnější a spolehlivější ochranu než samostatné varistorové nebo jiskřišťové přepěťové prvky.


Technické specifikace produktu:
Třída ochrany: T2
- Odpovídá ochraně proti středně silným přepětím, např. bleskům nepřímo zasaženým v okolí.

Provedení: Varistorové s integrovaným jiskřištěm (MOV-GDT-MOV)
- Zvyšuje schopnost zařízení efektivně odvádět přepětí, kombinované provedení přepěťové ochrany.

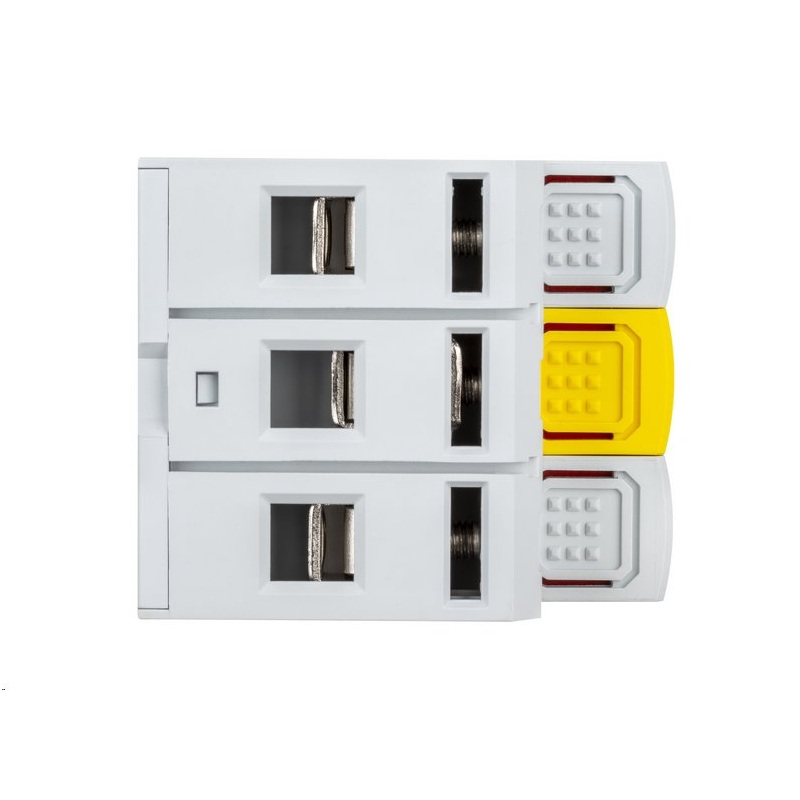

Připojení: max. 35 mm2
- Umožňuje připojení i silnějších vodičů pro větší proudové zatížení.

Maximální pracovní napětí (Ucpv): 1200 V DC
- Určeno pro fotovoltaické systémy s vyšším napětím.

Zkušební proud (In 8/20): 20 kA
- Standardní schopnost opakovaně odvádět přepětí.

Maximální proud (Imax 8/20): 40 kA
- Maximální hodnota, kterou je zařízení schopné krátkodobě zvládnout.

Napěťová úroveň ochrany (Up): < 4 kV
- Nízký ochranný práh minimalizuje riziko poškození připojených zařízení.

Skladovací teplota: -30 až +70 °C
- Široký rozsah teplot pro bezpečné skladování.

Provozní teplota: -30 až +50 °C
- Vhodné i pro náročné klimatické podmínky.

Stupeň krytí: IP20
- Zajišťuje ochranu před dotykem a nečistotami při montáži v rozvaděči.

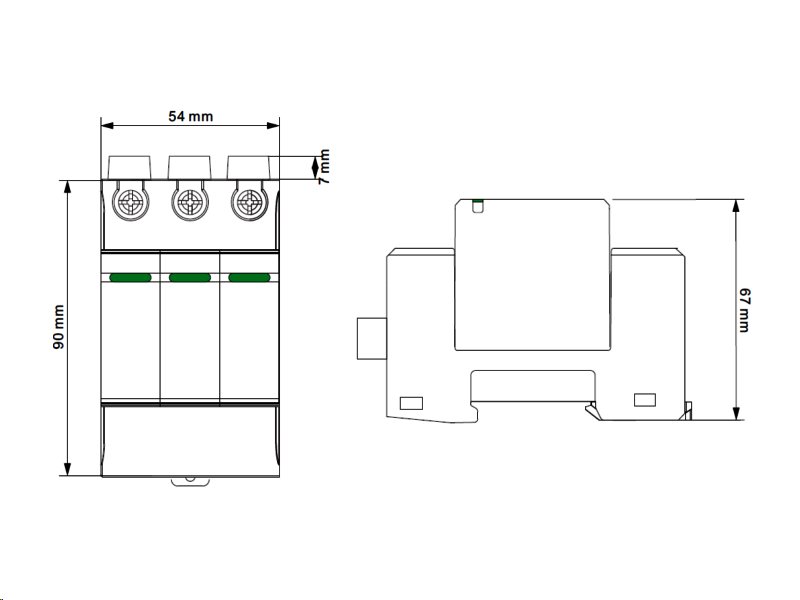

Počet modulů: 3P
- Třímodulové provedení umožňuje kompaktní instalaci.


Bezpečnostní pokyny k instalaci a provozu:
Používání přepěťové ochrany VCX PV30 DC T2 1200V vyžaduje dodržení základních bezpečnostních pravidel. Před instalací nebo servisem zařízení doporučujeme věnovat pozornost následujícím pokynům:
- Instalaci, údržbu a případnou výměnu smí provádět pouze kvalifikovaná a oprávněná osoba.
- Při instalaci a používání je nutné dodržet veškeré platné místní, regionální i národní předpisy.
- Otevření přístroje nebo jakýkoli zásah do jeho konstrukce vede ke ztrátě záruky.
- Přetížení nad doporučené hodnoty výrobce může vést k trvalému poškození zařízení a připojených součástí.
- Zařízení smí být provozováno pouze za podmínek uvedených v technické dokumentaci.
- Před jakýmkoli zásahem do zařízení vždy odpojte napájení.

Dodržováním těchto zásad předejdete nechtěnému poškození a zajistíte dlouhou a spolehlivou funkčnost vašeho systému.
