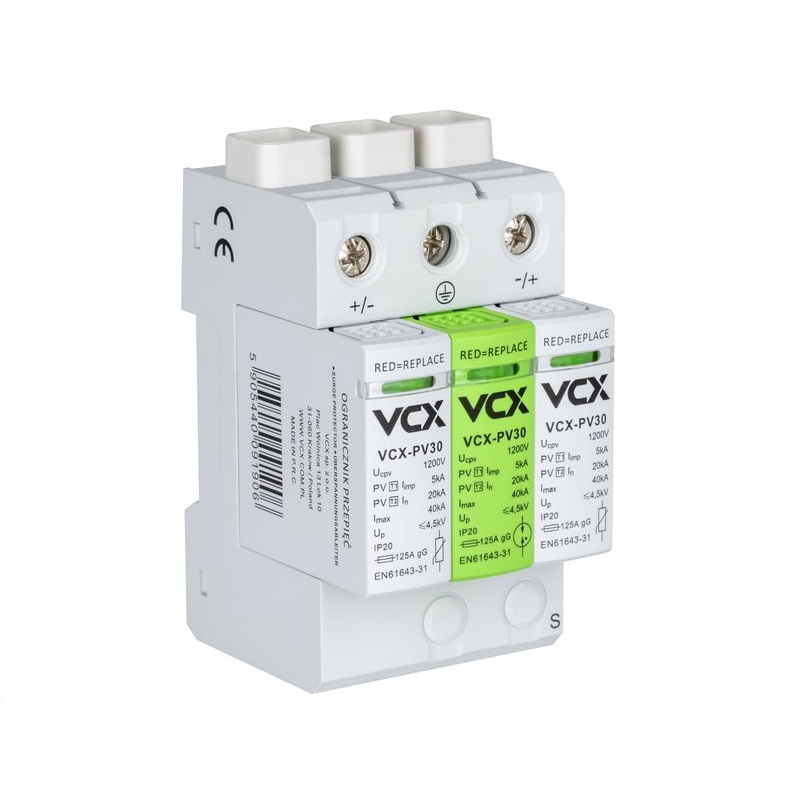

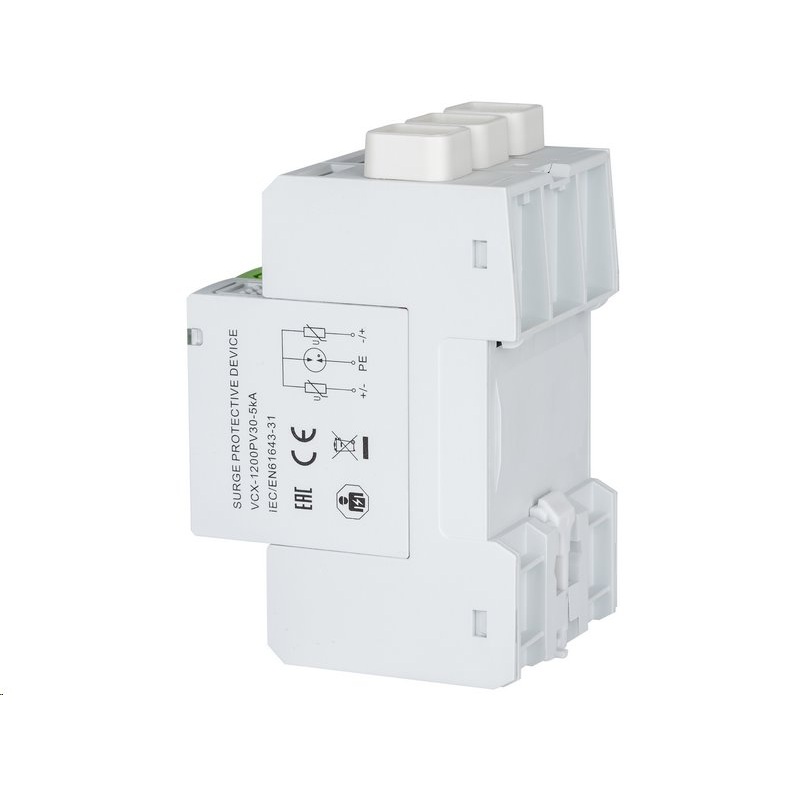

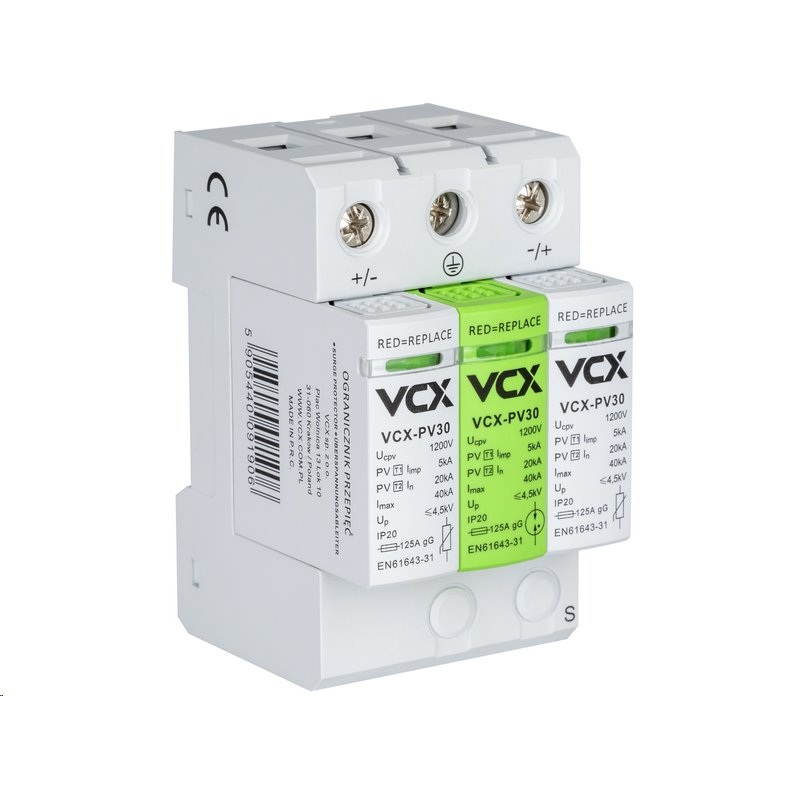

Přepěťová ochrana VCX PV30 DC třída T1T2 (B+C) 3P 1200V 5kA

Přepěťová ochrana VCX PV30 DC třídy T1+T2 (B+C) 3P 1200V 5kA je špičkové řešení pro ochranu stejnosměrné části solární elektrárny. Je speciálně navržena tak, aby spolehlivě ochránila komponenty FVE před účinky atmosférických jevů i přepětí z jiných zdrojů.

Díky třístupňové technologii MOV–GDT–MOV (varistor + plynové jiskřiště + varistor) nabízí výjimečně vysokou úroveň bezpečnosti, kterou ocení profesionálové i majitelé větších solárních elektráren.

Přepěťová ochrana VCX PV30 DC třída T1T2 (B+C) 3P 1200V 5kA

Jedno zařízení pro T1 i T2 ochranu
Na rozdíl od běžných přepěťových ochran, které chrání buď proti bleskovým proudům (T1), nebo pouze proti spínacím a šířeným přepětím (T2), tento model plní oba úkoly současně. Třípólové provedení (3P) pokrývá většinu moderních fotovoltaických instalací a je ideální pro použití na straně stejnosměrného napětí do 1200 V DC.

Kombinace technologií pro maximální spolehlivost
Ochrana využívá výhody kombinace varistorů a plynového jiskřiště, která zajišťuje:
- Vysokou odolnost vůči impulzům až 40 kA,
- Schopnost zvládat bleskové proudy až 5 kA (10/350 µs),
- Nižší riziko degradace díky oddělení proudových cest.
Plynový jiskřištěný modul PE odstraňuje problém stárnutí a ztráty účinnosti běžných ochran vlivem dlouhodobého působení pracovních proudů a únikových proudů.

Vizuální kontrola bez nářadí
Na čelní straně každého modulu najdete stavový indikátor funkčnosti:
- Zelený znamená aktivní ochranu,
- Červený značí nutnost výměny modulu.
To umožňuje rychlou a bezproblémovou kontrolu zařízení i bez rozebrání rozvaděče – ideální pro servis i pravidelnou kontrolu.

Snadná instalace a univerzální použití

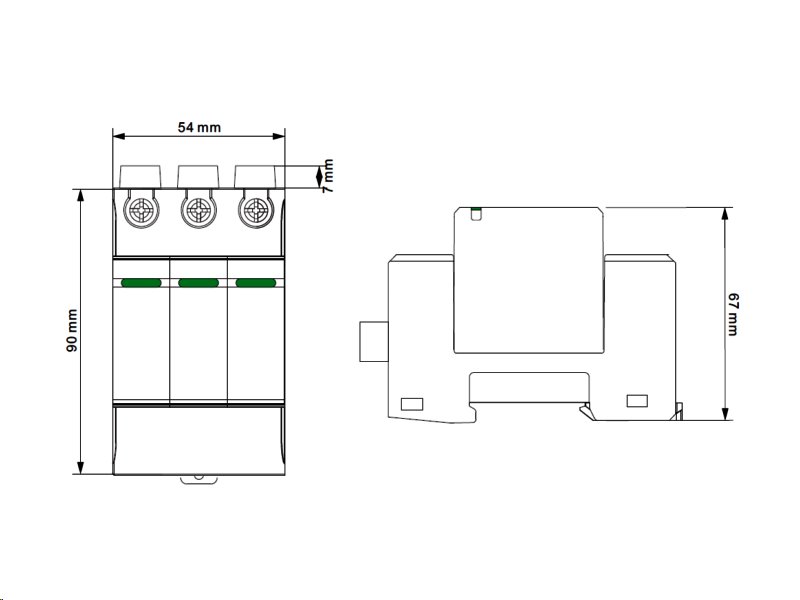

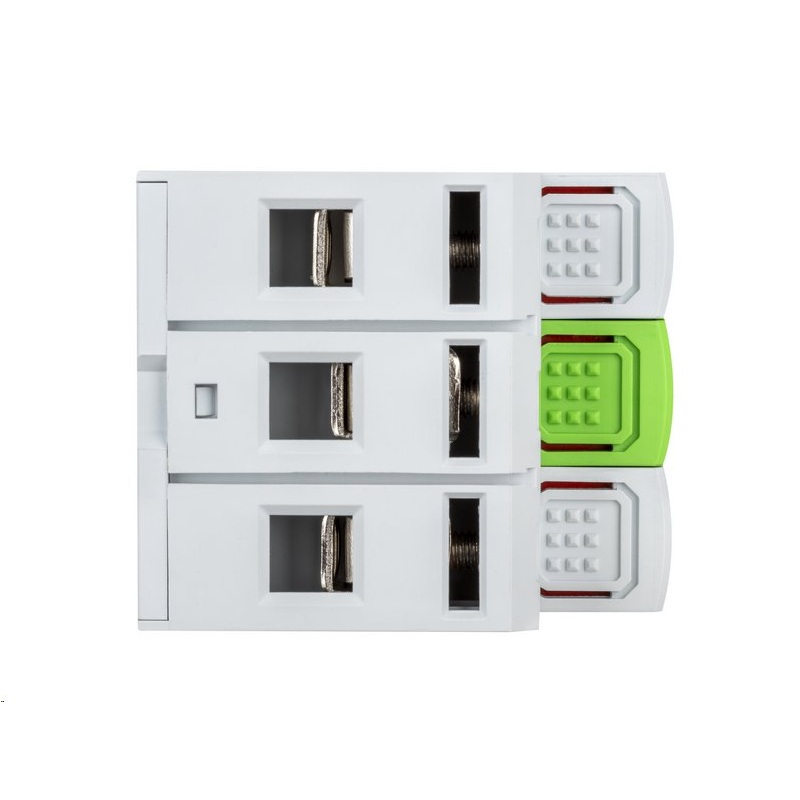

Přepěťová ochrana VCX PV30 1200V je kompatibilní s vodiči do 35 mm2, má kompaktní třímodulové provedení a je připravena na montáž do běžných rozvaděčů. Díky IP20 krytí je ideální pro vnitřní použití, zejména ve strojovnách, technických místnostech nebo rozvodnách FV systémů.

Kombinované provedení přepěťové ochrany využívá:
- MOV (Metal Oxide Varistor) – varistor z oxidu kovu:
Reaguje na přepětí tak, že při dosažení určitého napětí prudce sníží svůj odpor a tím odvede nadměrný proud do země. Je rychlý a citlivý.

- GDT (Gas Discharge Tube) – plynem plněná jiskřiště:
Spínají při vyšším napětí a jsou schopna bezpečně odvádět velké impulzní proudy (např. z úderu blesku), aniž by došlo k poškození. Mají dlouhou životnost.

- MOV (druhá vrstva):
Slouží k dalšímu tlumení zbytkového napětí a zajišťuje hladké uzavření přepěťového impulzu.

Tato trojitá kombinace MOV–GDT–MOV přináší výhody obou technologií – rychlou reakci, vysokou odolnost a dlouhou životnost. Díky tomu poskytuje efektivnější a spolehlivější ochranu než samostatné varistorové nebo jiskřišťové přepěťové prvky.


Proč zvolit právě tento typ přepěťové ochrany?
- Spojení T1 a T2 ochrany v jednom zařízení
- Kombinace MOV a GDT technologie = dlouhá životnost a vysoký výkon
- Vhodné pro moderní FV systémy s napětím až 1200 V DC
- Optická signalizace stavu modulu bez nutnosti měření
- Vysoká odolnost proti impulzním proudům a výbojům
- Bezpečná a jednoduchá montáž s širokým teplotním rozsahem provozu


Technické specifikace produktu:
- Třída ochrany: T1+T2 (B+C)
Chrání před přímými i nepřímými účinky blesků a spínacích přepětí.

- Provedení: Varistorové s integrovaným jiskřištěm (MOV-GDT-MOV)
Zvyšuje schopnost zařízení efektivně odvádět přepětí, kombinované provedení přepěťové ochrany.

- Připojení: max. 35 mm2
Umožňuje připojení i silnějších vodičů pro větší proudové zatížení.

- Maximální pracovní napětí (Ucpv): 1200 V DC
Určeno pro fotovoltaické systémy s vyšším napětím.

- Zkušební proud (In 8/20): 20 kA
Standardní schopnost opakovaně odvádět přepětí.

- Maximální proud (Imax 8/20): 40 kA
Maximální hodnota, kterou je zařízení schopné krátkodobě zvládnout.

- Impulsní bleskový proud (Iimp 10/350): 5 kA
Speciální ochrana proti účinkům atmosférických výbojů.

- Napěťová úroveň ochrany (Up): < 4.5 kV
Nízký ochranný práh minimalizuje riziko poškození připojených zařízení. Nízké zbytkové napětí – vyšší bezpečnost pro připojená zařízení.

- Skladovací teplota: -30 až +70 °C
Široký rozsah teplot pro bezpečné skladování.

- Provozní teplota: -30 až +50 °C
Vhodné i pro náročné klimatické podmínky.

- Stupeň krytí: IP20
Zajišťuje ochranu před dotykem a nečistotami při montáži v rozvaděči.

- Počet modulů: 3P
Třípólové provedení pro plnohodnotnou ochranu DC+ / DC– / PE.


Bezpečnostní pokyny k instalaci a provozu:
Používání přepěťové ochrany VCX PV30 DC T1+T2 (B+C) 1200V 5kA vyžaduje dodržení základních bezpečnostních pravidel. Před instalací nebo servisem zařízení doporučujeme věnovat pozornost následujícím pokynům:

- Instalaci, údržbu a případnou výměnu smí provádět pouze kvalifikovaná a oprávněná osoba.
- Při instalaci a používání je nutné dodržet veškeré platné místní, regionální i národní předpisy.
- Otevření přístroje nebo jakýkoli zásah do jeho konstrukce vede ke ztrátě záruky.
- Přetížení nad doporučené hodnoty výrobce může vést k trvalému poškození zařízení a připojených součástí.
- Zařízení smí být provozováno pouze za podmínek uvedených v technické dokumentaci.
- Před jakýmkoli zásahem do zařízení vždy odpojte napájení.

Dodržováním těchto zásad předejdete nechtěnému poškození a zajistíte dlouhou a spolehlivou funkčnost vašeho systému.
